华中科大与小红书hihlab强强联手：MOCR开启文档解析的”万能模式”，把图表转成代码，刷新OCR性能纪录！

论文链接：

代码开源：

当OCR开始”看懂”图表：一场文档处理的范式革命

你是否有这样的经历——收到一份满是图表和公式的PDF学术论文，想让它变成可编辑的文字，结果传统OCR只能识别正文，图表全部变成了模糊的图片？或者从网上保存了一张信息图，想提取里面的数据却无从下手？

这些困扰了学术界和产业界多年的难题，如今有了突破性解决方案。

近日，华中科技大学与小红书hihlab联合发布了Multimodal OCR（MOCR）技术——一种全新的文档解析范式，能够将文档中的一切元素（文字、表格、图表、图标、公式、UI界面）统一解析为结构化输出。更令人惊叹的是，它不仅能识别图表，还能把图表**”翻译”成可执行的SVG代码**，实现真正的像素级重建。

图1：MOCR工作流程图——给定文档图像，MOCR将页面上的所有元素解析为统一、有序的文本表示，同时捕获文本和视觉结构

这项工作在多个权威基准测试中刷新了纪录：在olmOCR-Bench上达到83.9分（历史新高），在OCR Arena Elo排行榜上仅次于Gemini 3 Pro，在开源模型中稳居第一，并在图表转SVG任务上超越了Gemini 3 Pro。

而完成这一切的，是一个仅有30亿参数的紧凑模型。

1. 传统OCR的”盲区”：它们只看得懂文字

在深入了解MOCR之前，我们有必要先看清传统OCR系统的局限。

1.1 文本-centric的困局

在大型语言模型和多模模型蓬勃发展的今天，文档解析已经成为预训练和检索的核心数据引擎——它决定了我们能从海量的PDF、扫描件和截图中有多少可靠、结构化的监督信号可用。

然而，传统的文档解析系统有一个根本性的偏见：它们只关心文字。

当你把一份包含图表的PDF交给传统OCR时，它会：

• 识别出每一段文字
• 检测出表格的区域
• 但对于图表、流程图、图标、UI元素——对不起，直接裁剪成像素块完事

换句话说，传统OCR把非文字元素当作”不可描述的图像”，简单粗暴地保存为 raster crops（图块），然后丢弃。

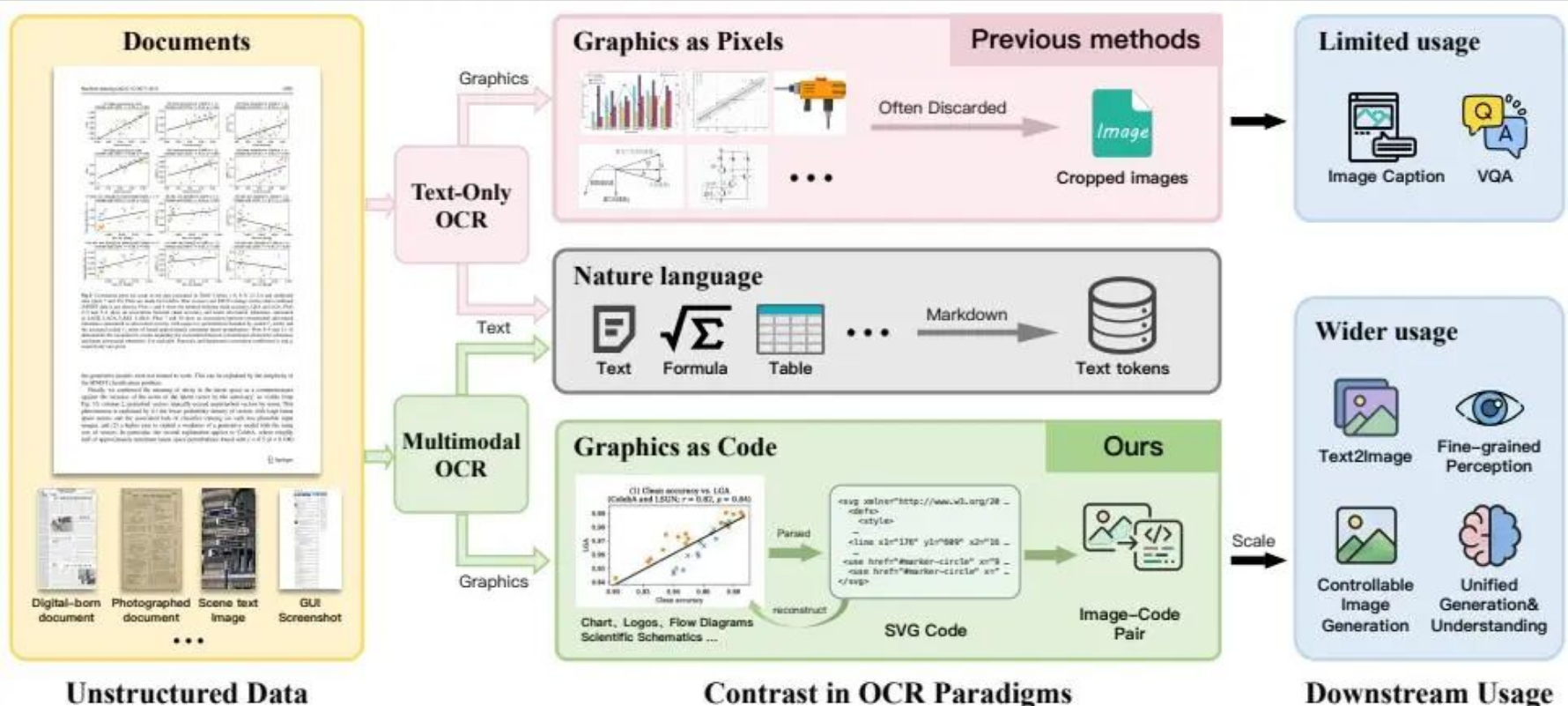

图2：传统OCR与MOCR范式对比——传统OCR将图形当作像素处理并经常丢弃，而MOCR将图形解析为结构化代码（如SVG），实现忠实重建

这意味着什么？

大量的结构信息和语义信息被永远地丢失了。

一份年报中的柱状图，包含了关键的业务洞察数据——但传统OCR只能把它保存为一张模糊的图片，无法提取其中的数值、无法分析趋势、无法重新编辑。

一份化学分子结构图，蕴含着宝贵的科研数据——但传统OCR只能把它当作一张图片存档，无法将其转化为可计算的化学结构表示。

一份UI设计稿，包含了精确的布局和组件信息——但传统OCR只能把它变成一张截图，无法提取按钮位置、无法分析布局结构。

这不仅是信息丢失的问题，更是对监督信号的极大浪费。

1.2 被忽视的金矿

现代文档中的视觉元素——图表、图示、图标、UI组件、科学插图——实际上蕴含着极其丰富的信息。它们往往比纯文本更能直观传达复杂关系、趋势和结构。

然而，由于技术限制，这些”金矿”长期被忽视或低效利用。研究者们尝试过各种方案：有的专门做表格识别，有的做公式识别，有的做图表解析……但这些都是各自为战的独立系统，无法统一处理一份文档中的所有元素。

这正是MOCR要解决的核心问题：让OCR从”文字识别”升级为”文档理解”，把所有信息元素都作为第一类解析目标。

2. MOCR的核心思想：一切皆可解析

2.1 统一解析框架

MOCR的核心创新在于提出了一个统一的文档解析框架。与过去针对不同元素使用不同模型、不同流程的”级联管道”不同，MOCR用单一模型处理所有元素。

给定一张文档图像，MOCR生成一个有序的元素序列：

其中：

• ：元素的空间区域（边界框）
• ：元素的语义类别（文本行、表格、公式、图表、图标……）
• ：元素的内容载荷

关键在于的类型：

• 对于文本元素（文本行、段落、表格、公式）,是对应的文字转录（纯文本、表格标记、LaTeX公式）
• 对于视觉元素（图表、图标、UI组件）,是可渲染的SVG代码

这就是MOCR的革命性之处：它把图表也”翻译”成了代码，而不是保存为像素图片。

2.2 为什么是SVG？

SVG（Scalable Vector Graphics）是一种基于XML的矢量图形格式。与像素图片不同，SVG代码可以直接描述图形元素的几何形状、位置、颜色、样式。

举个例子，一个柱状图：

• 传统OCR：保存为一张PNG/JPG图片
• MOCR：生成类似这样的SVG代码

<svg viewBox="0 0 400 300">
  <rect x="50" y="100" width="30" height="150" fill="#4285f4"/>
  <rect x="100" y="150" width="30" height="100" fill="#4285f4"/>
  <rect x="150" y="80" width="30" height="170" fill="#4285f4"/>
  <!-- 轴线、标签等 -->
</svg>

这意味着什么？

可编辑：你可以修改SVG代码来调整图表的任何一个细节 可复用：同样的数据可以用不同的视觉风格重新渲染 可计算：程序可以直接解析SVG来分析图表的结构和数据 无损缩放：矢量格式不存在像素化问题

MOCR团队选择SVG作为目标格式，正是看中了它的表达力和可操作性。不过他们在论文中也指出，MOCR的范式并不局限于SVG——理论上可以是任何”可执行、可渲染”的表示，比如：

• TikZ（科学图形）
• D3.js（交互式可视化）
• CAD格式（工程图）
• 化学结构表示（如SMILES）

2.3 统一架构的设计

MOCR采用了经典的Vision-Language Model架构，但针对文档解析任务做了深度定制：

视觉编码器（Vision Encoder）：

• 参数规模：12亿
• 从零开始训练（非预训练权重）
• 输入分辨率：最高约1100万像素（~1.1M像素）
• 为什么需要如此高的分辨率？
  • 文档页面往往包含密集的小字体
  • 图表、图示中的细节（如坐标轴刻度、图例标记）需要精确感知
  • 跨页面的长程空间关系需要保持

语言解码器（Language Decoder）：

• 基础模型：Qwen2.5-1.5B
• 选择1.5B参数的原因：
  • 太小：无法同时处理异构页面内容和生成长序列结构化输出
  • 太大：训练和推理成本急剧上升
  • 1.5B是在性能和成本之间的最佳平衡点

多模态连接器：

• 轻量级设计，负责视觉特征和语言空间的映射

整体模型参数约30亿，在消费级GPU上即可部署运行。

3. 训练策略：三阶段递进式学习

3.1 数据工程：难点与突破

训练一个”全能型”文档解析模型，数据是最大的挑战。

首先，文本标注相对容易获取——大量的PDF文档、结构化网页都可以自动生成文字标注。

但视觉元素的监督信号极为稀缺。现实文档几乎不会提供图表对应的程序化表示（SVG代码）。你不能简单地”下载”一批带SVG标注的图表数据。

其次，可渲染程序具有”非唯一性”——不同的代码可以渲染出完全一样的视觉效果。这意味着：

• 训练时需要标准化（canonicalization）
• 质量控制非常困难
• 评估时需要”render-and-compare”

再者，任务要求精确的视觉定位 + 长序列结构化生成，难度远高于纯文本OCR。

为了解决这些问题，MOCR团队构建了一个综合性数据engine，包含四大数据源：

（1）PDF文档

• 使用dots.ocr作为自动标注引擎
• 通过分层采样确保语言、领域、布局复杂度的多样性
• 针对指令微调，进行规则检查和渲染验证，排除噪声

（2）网页渲染

• 爬取真实网页并渲染为图像
• 利用HTML/DOM结构作为对齐的监督信号
• 提供天然的SVG原生图标、图表、图示

（3）原生SVG资产

• 从各渠道收集真实SVG文件
• 清洗：去除无关元数据、标准化数值精度、去重（代码层面 + 图像感知哈希）
• 采样：按领域平衡 + 按复杂度平衡

（4）通用数据

• 保持模型的基础视觉理解能力

3.2 三阶段训练配方

MOCR采用三阶段递进式训练，每阶段有明确的优化目标：

第一阶段：视觉-语言接口建立

• 通用视觉训练，建立稳定的视觉-语言对齐
• 让语言模型能够”读懂”视觉token

第二阶段：广义的预训练

• 混合通用视觉数据 + 纯文本文档解析监督
• 强化文本解析能力，同时保持通用视觉鲁棒性

第三阶段：MOCR专项强化

• 降低通用视觉数据比重
• 增加多模态文档解析（文本 + 图像转SVG）
• 逐步提升输入分辨率，应对越来越难的页面解析和长结构化生成

整个过程中，始终保持单一的 autoregressive 目标函数，通过混合重加权和课程调度控制优化稳定性。

指令微调（SFT）：

• 使用数据工程精选的高质量样本
• 针对SVG任务，进行专项处理：规范化、viewBox标准化、复杂度控制
• 释放两个checkpoint：
  • dots.mocr：平衡版本
  • dots.mocr-svg：增加SVG权重，专门强化图像转SVG任务

4. 评估体系：超越传统指标的创新

4.1 传统指标的局限性

传统的OCR评估指标，如Word Error Rate（WER）、Normalized Edit Distance（NED），以及针对特定任务的TEDS（表格）、CDM（公式）等，存在明显问题：

• 依赖规则匹配：对表面形式过度敏感
• 无法评估结构保真度：无法判断”这份文档的解析结果是否忠实于原文档”
• 对非唯一表示无能为力：比如SVG代码可以有N种写法

4.2 OCR Arena：LLM-as-a-Judge

MOCR团队提出了OCR Arena评估框架，用大模型来评估大模型。

核心思想：

• 使用Gemini 3 Flash作为”裁判”
• 给定原文档图像 + 两个模型的输出，让裁判判断哪个更好
• 统计Elo分数

关键设计：消除位置偏见

为了避免”先出现的答案更容易被选中”的偏见，团队采用对称评估协议：

• 每次A vs B的对比，做两轮试验
• 轮次1：A在前，B在后
• 轮次2：B在前，A在后
• 只有两轮判断一致，才判定胜负

Elo rating系统：

• 借鉴国际象棋的评分机制
• 1000次bootstrap重采样确保统计稳定性

这种评估方式的优势：

• 不依赖表面字符串匹配，更接近人类感知
• 能够捕捉”错误严重程度”的差异
• 对结构化输出的评估更公平

5. 性能表现：全面屠榜

5.1 文档解析基准

在olmOCR-Bench、OmniDocBench v1.5、XDocParse三个权威基准上，dots.mocr的表现如下：

表2：Elo对比（Gemini 3 Flash担任裁判）

模型	olmOCR-Bench	OmniDocBench 1.5	XDocParse	平均
Gemini 3 Pro	1180.4	1128.0	1323.7	1210.7
dots.mocr	1104.4	1059.0	1210.7	1124.7
dots.ocr	1041.1	1027.2	1190.3	1086.2
HunyuanOCR	997.6	1003.9	951.1	984.2
PaddleOCR-VL-1.5	897.3	997.9	866.4	920.5
GLM-OCR	884.2	972.6	820.7	892.5
MonkeyOCR-pro-3B	895.0	811.3	637.1	781.1

关键结论：

• 在所有开源模型中排名第一
• 与Gemini 3 Pro（闭源顶级模型）的差距仅约86 Elo分
• 远超其他开源方案

表3：olmOCR-Bench分项得分

类别	最佳模型	dots.mocr
ArXiv论文	–	85.9
旧扫描件+数学	–	85.5
表格	–	90.7
多栏布局	–	85.3
总体	–	83.9

在olmOCR-Bench上，dots.mocr创下83.9分的新纪录，超越Infinity-Parser 7B、olmOCR v0.4.0等强劲对手。

5.2 图表解析：逆袭Gemini 3 Pro

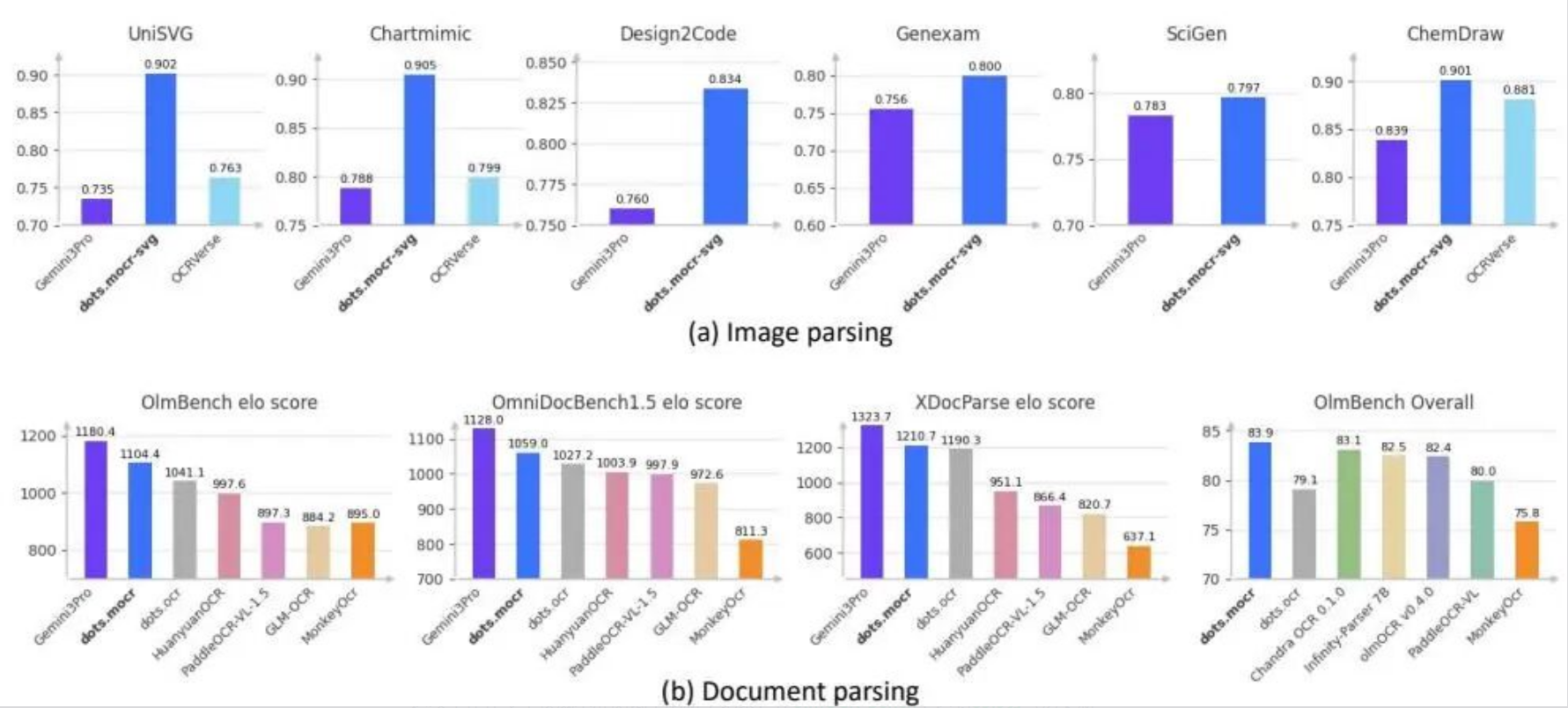

图3：总体性能对比——（a）文档内图像解析任务；（b）通用文档解析任务

在图表转SVG的任务上，dots.mocr-svg展现了令人惊喜的统治力：

表4：ISVGEN重建分数（越高越好）

方法	UniSVG整体	ChartMimic	Design2Code	GenExam	SciGen	ChemDraw
OCRVerse	0.763	0.799	–	–	–	0.881
Gemini 3 Pro	0.735	0.788	0.760	0.756	0.783	0.839
dots.mocr	0.894	0.772	0.801	0.664	0.660	0.790
dots.mocr-svg	0.902	0.905	0.834	0.800	0.797	0.901

关键亮点：

• 在UniSVG整体分数上，领先OCRVerse 13.9个百分点
• 在ChartMimic、Design2Code、GenExam、SciGen、ChemDraw五个下游任务上全面超越Gemini 3 Pro
• 尤其在结构敏感任务（化学结构、图表）上优势明显

5.3 通用VQA能力

虽然MOCR主攻文档解析，但在通用视觉问答任务上依然保持竞争力：

表5：通用VLM能力对比

模型	CharXiv描述	CharXiv推理	InfoVQA	DocVQA	ChartQA	OCRBench	AI2D
Qwen3-VL-2B	62.3	26.8	72.4	93.3	–	85.8	76.9
Qwen3-VL-4B	76.2	39.7	80.3	95.3	–	88.1	84.1
dots.mocr	77.4	55.3	73.76	91.85	83.2	86.0	82.16

• 在CharXiv描述和推理上显著优于Qwen3-VL-4B（+1.2和+15.6分）
• 在ChartQA上表现突出
• 在OCRBench上保持强劲

这说明：统一文档解析和视觉语言训练，并不会损害模型的一般能力。

6. 应用前景：超越解析的更大图景

6.1 预训练数据的”新金矿”

MOCR最深远的影响，可能不在于文档解析本身，而在于它为多模态预训练开辟了全新的数据来源。

核心逻辑：

过去的文档解析只能提取文本token。一份100页的PDF，解析后可能只有10KB的文本。

但MOCR可以同时输出：

• 文本token（和过去一样）
• SVG代码（过去被丢弃的图表信息）
• 图像-SVG对（可用于图像到代码的对比学习）

也就是说：同样一份文档，现在可以提取出3-5倍的有效监督信号。

而且这些信号是可控的、可扰动的——你可以修改SVG代码的一个参数，生成”变体”，创造更多的训练数据。

论文中提到，MOCR的愿景是构建大规模image-to-code corpora（图像到代码语料库），用于多模态预训练。

6.2 更广泛的应用场景

除了预训练数据构建，MOCR的直接应用场景包括：

文档智能化处理：

• 合同审核：从扫描件中同时提取条款文字和表格、签章图像
• 学术文献管理：将论文中的图表也结构化，便于检索和分析
• 财务报告解析：同时提取文字描述和图表数据

UI/UX设计自动化：

• 设计稿转代码（Design2Code）
• 界面元素提取和分析
• 跨平台UI迁移

知识图谱构建：

• 从文档中提取实体关系（文字 + 图表共同作为证据）

教育科技：

• 教科书解析：公式、图表、示意图全部结构化
• 智能答疑：基于结构化文档构建问答系统

7. 技术深挖：为什么MOCR能成功？

7.1 高分辨率视觉编码器

MOCR的视觉编码器有几点关键设计值得深入分析：

从零开始训练 vs 使用预训练权重（如CLIP、DINO）：

论文选择从零训练一个12亿的视觉编码器，这是一个有意识的决策。

预训练视觉模型（如ViT）通常针对自然图像优化，它们的特征表示对于密集文本+几何图形的文档场景并非最优。

通过从零训练，编码器可以针对性地学习：

• 细粒度的字符识别
• 密集文本和几何元素的联合建模
• 跨字符、跨行的长程依赖

高分辨率策略：

1.1M像素的输入分辨率意味着：

• 一张A4纸大小的扫描件可以保持300 DPI以上的清晰度
• 图表中的小字、刻度、图例都能被准确感知
• 整个页面的空间关系得以完整保留

这对结构化输出至关重要——如果你在解析的第一步就丢失了位置信息，后续无论如何都无法准确重建文档结构。

7.2 图像转SVG的技术挑战

把图像”翻译”成SVG代码，是MOCR中最具挑战性的任务之一。论文中提到了几个核心难点：

非唯一性（Non-uniqueness）：

• 同一个视觉输出可以由无数种SVG代码实现
• 这导致：
  • 训练时目标不唯一
  • 评估时难以判断”正确性”
• 解决方案：canonicalization（规范化）+ render-based verification（基于渲染的验证）

渲染保真度：

• 模型生成的SVG必须能够忠实渲染原图像
• 需要处理：颜色近似、字体回退、路径精度等问题

复杂度控制：

• SVG代码可以非常复杂（成千上万行）
• 简单图形不应该被解析成过度复杂的代码
• 需要复杂度感知的采样和训练

论文透露，这些问题通过数据engine的精细设计和训练稳定化技术得到有效解决。

7.3 统一范式的优势

与过去”一个任务一个模型”的方案相比，MOCR的统一范式有几个优势：

知识迁移：

• 文档解析的视觉理解能力可以和图表解析相互促进
• 表格识别学到的结构建模能力，有助于理解图表的布局

端到端优化：

• 避免了级联系统的误差累积
• 整个 pipeline 可以联合优化

部署简洁：

• 一个模型替代过去5-10个专用模型
• 维护成本大幅降低

8. 局限性与未来工作

8.1 当前局限

论文坦诚地指出了当前版本的一些局限：

任务条件化：

• 当前版本需要任务指令来指定解析目标
• 尚未实现”一次输出同时包含完整文档解析和图表SVG”的单次前向传播

特定领域的gap：

• 在某些子任务上（如Headers & footers、Long tiny text），最佳分数由其他系统保持
• 说明仍有提升空间

SVG质量的边界：

• 对于复杂的自然照片（无法用简洁程序描述），仍保留为raster
• 并非所有图形都能完美转SVG

8.2 未来方向

论文提到了几个有价值的探索方向：

更多程序空间：

• TikZ（科学图形）
• D3.js（交互式可视化）
• CAD（工程图）
• SMILES（化学结构）

网页解析扩展：

• 当前已支持网页渲染
• 未来可以更深度地利用网页的DOM结构

自我改进的数据飞轮：

• 用模型自身来筛选和生成更高质量的训练数据
• tighter render verification loops

更智能的评估：

• 论文提出的OCR Arena是一个重要创新
• 类似的judge-based评估协议可能成为结构化输出评估的标准方法

9. 行业启示：文档AI的新篇章

9.1 从”提取”到”理解”

MOCR代表了一种根本性的范式转变：

过去：OCR = 光学字符识别 → 把图片变成文字 未来：OCR = 文档理解 → 把文档变成结构化知识

这一转变的核心驱动力是视觉语言模型的成熟。当模型能够”看懂”图表、能够”推理”布局关系时，文档解析就不仅仅是”识别”，而是真正的”理解”。

9.2 开源的意义

值得注意的是，MOCR开源了代码和模型权重。

这意味着：

• 学术研究者可以基于它进行二次创新
• 产业界可以低成本地部署和应用
• 社区可以共同推动技术进步

在当前”闭源模型霸榜”的趋势下，开源工作更能推动整个领域的民主化。

9.3 多模态预训练的新范式

论文反复强调一个观点：文档是未被充分利用的多模态预训练数据源。

过去，我们只从文档中提取文本；现在，我们可以提取”文本 + 代码 + 图像-代码对”。

这可能开启一个数据 scale的新时代——同样数量的文档，可以产生3-5倍的有效训练数据。

10. 总结

MOCR是一项具有里程碑意义的工作。它重新定义了”文档解析”的边界：

• 从识别文字，到理解一切：文本、表格、公式、图表、图标、UI组件，都是第一类解析目标
• 从保存像素，到生成代码：图表被解析为可编辑、可计算、可复用的SVG代码
• 从单一任务，到统一框架：一个模型处理所有文档解析需求
• 从信息丢失，到信息回收：文档中的视觉元素不再是”不可描述的垃圾”，而是结构化的知识

性能表现同样亮眼：

• 在OCR Arena Elo排行榜上仅次于Gemini 3 Pro（开源第一）
• 在olmOCR-Bench上创下83.9分的新纪录
• 在图表转SVG任务上全面超越Gemini 3 Pro
• 全部在3B参数的紧凑模型上实现

这项工作来自华中科技大学（HUST）和小红书hihlab的联合团队，是高校与工业界协作的典范。

我们有理由相信，MOCR代表的是文档AI的未来方向——从text-centric OCR，走向document-native multimodal parsing。
