PyRx ：适用于 CAD 二次开发的 Python

随着 AI 的发展，Python 已经成为 AutoCAD、BricsCAD、浩辰 CAD、中望 CAD 等 CAD 软件的首选脚本语言。

通过 PyRx，我们可以将 Python 融入 CAD 工作流，实现 自动建模、参数化设计、GUI 控件、脚本加载与调试。结合 大语言模型（LLM），更能实现智能化、自动化的设计流程，让 CAD 不再只是手工绘图。

更多参考：

在中望、浩辰、AutoCAD 等 2D CAD 平台下实现参数化 3D 模型生成

本文将从零开始，介绍如何搭建 Python 3.12 环境、安装 PyRx、创建第一个 CAD 模型，并结合 LLM 实现智能建模和脚本生成。

1. PyRx 简介

PyRx^[1] 提供了 CAD 软件的 Python 绑定：

C++ ARX/BRX/GRX/ZRX 模块

• AutoCAD®：ObjectARX® 2021-2026
• BricsCAD®：BRX v24.2-v25.2
• GstarCAD®：GRX 2024-2026
• ZwCAD®：ZRX 2024-2026

 ActiveX 接口：

• AutoCAD® 2021-2026
• BricsCAD® v24.2-v25.2
• GstarCAD® 2024-2026
• ZwCAD® 2024-2026

  注意：PyRx 不支持 AutoCAD LT 或 BricsCAD Lite，需确保 CAD 可以加载 ARX/BRX/GRX/ZRX 模块。

  PyRx 集成了 wxPython GUI、Python 3.12、debugpy 调试器，可以创建专业的 GUI 工具、调试 Python 脚本，并直接在 CAD 中执行。

2. 创建 Python 3.12 环境

使用 conda 创建独立环境：

conda create -n pyrx_env python=3.12
conda activate pyrx_env
pip install cad-pyrx

这样你就有一个干净的 Python 3.12 + PyRx 开发环境。

3. 第一个 PyRx 脚本

from pyrx import Rx, Ge, Db, Ap

@Ap.Command()
defdraw_line():
    db = Db.HostApplicationServices().workingDatabase()
    line = Db.Line()
    line.setDatabaseDefaults()
    line.setStartPoint(Ge.Point3d(0, 0, 0))
    line.setEndPoint(Ge.Point3d(100, 100, 0))

    color = Db.Color()
    color.setRGB(255, 0, 0)  # 红色
    line.setColor(color)

    model = Db.BlockTableRecord(db.modelSpaceId(), Db.OpenMode.ForWrite)
    model.appendAcDbEntity(line)

解释：

1. @Ap.Command()：将函数注册为 CAD 命令。
2. Db.Line()：创建线段对象。
3. Ge.Point3d(x, y, z)：定义三维坐标点。
4. appendAcDbEntity(line)：将线段添加到模型空间。

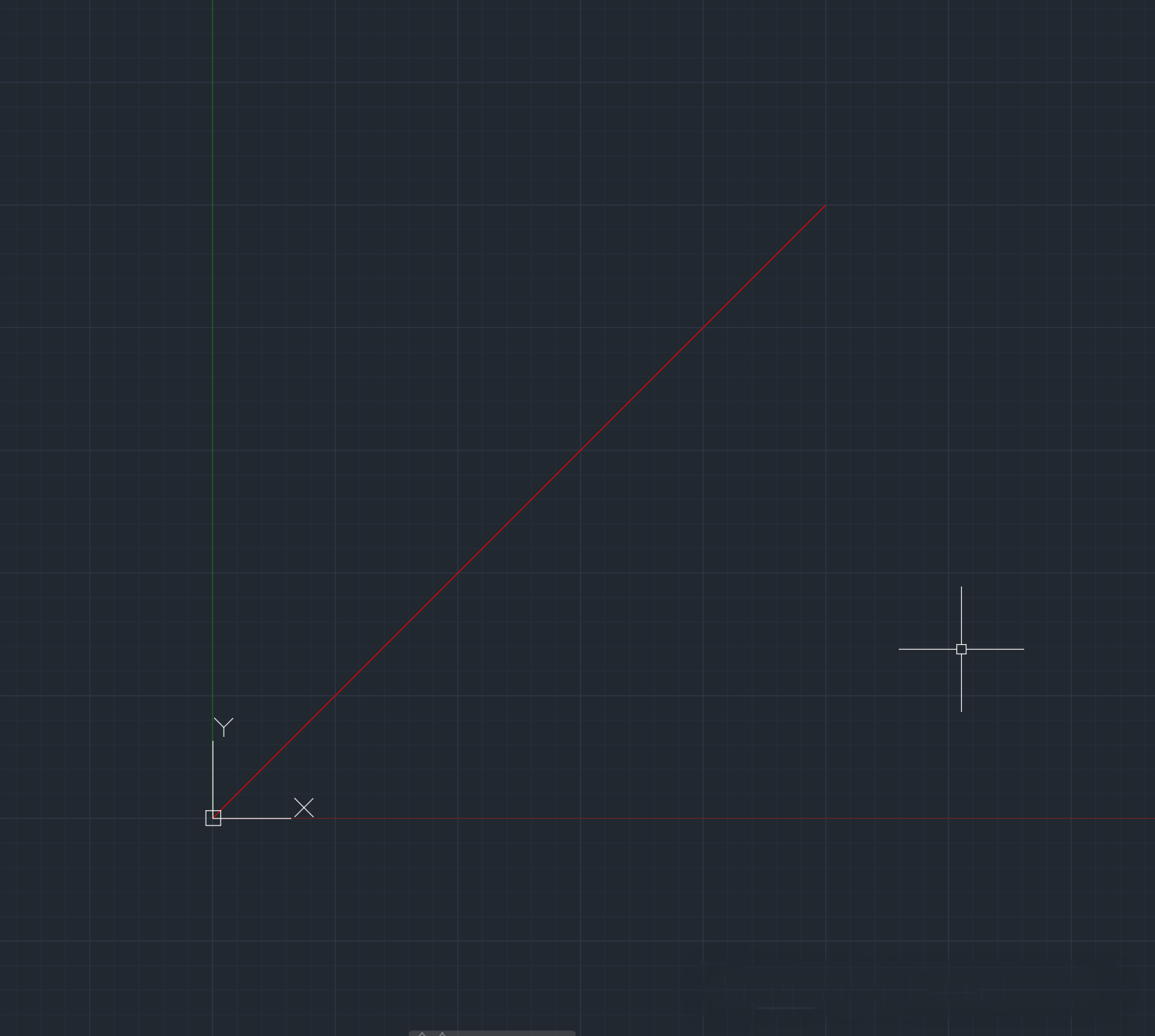

加载模块后，在 CAD 命令行输入 draw_line 即可生成红色线段。

4. 第一个 ActiveX 脚本

from pyrx import Ap, Ge, command

@command
def add_circle():
    axApp = Ap.Application.acadApplication()
    axDoc = axApp.activeDocument()
    axModel = axDoc.modelSpace()

    axCircle = axModel.addCircle(Ge.Point3d(0, 0, 0), 50)
    print(f"Circle Diameter: {axCircle.diameter()}")

打开 PYCMDPROMPT：

PYCMDPROMPT

进入 Python 交互环境。

加载你的脚本：

import add_circle

执行命令：

add_circle.add_circle()

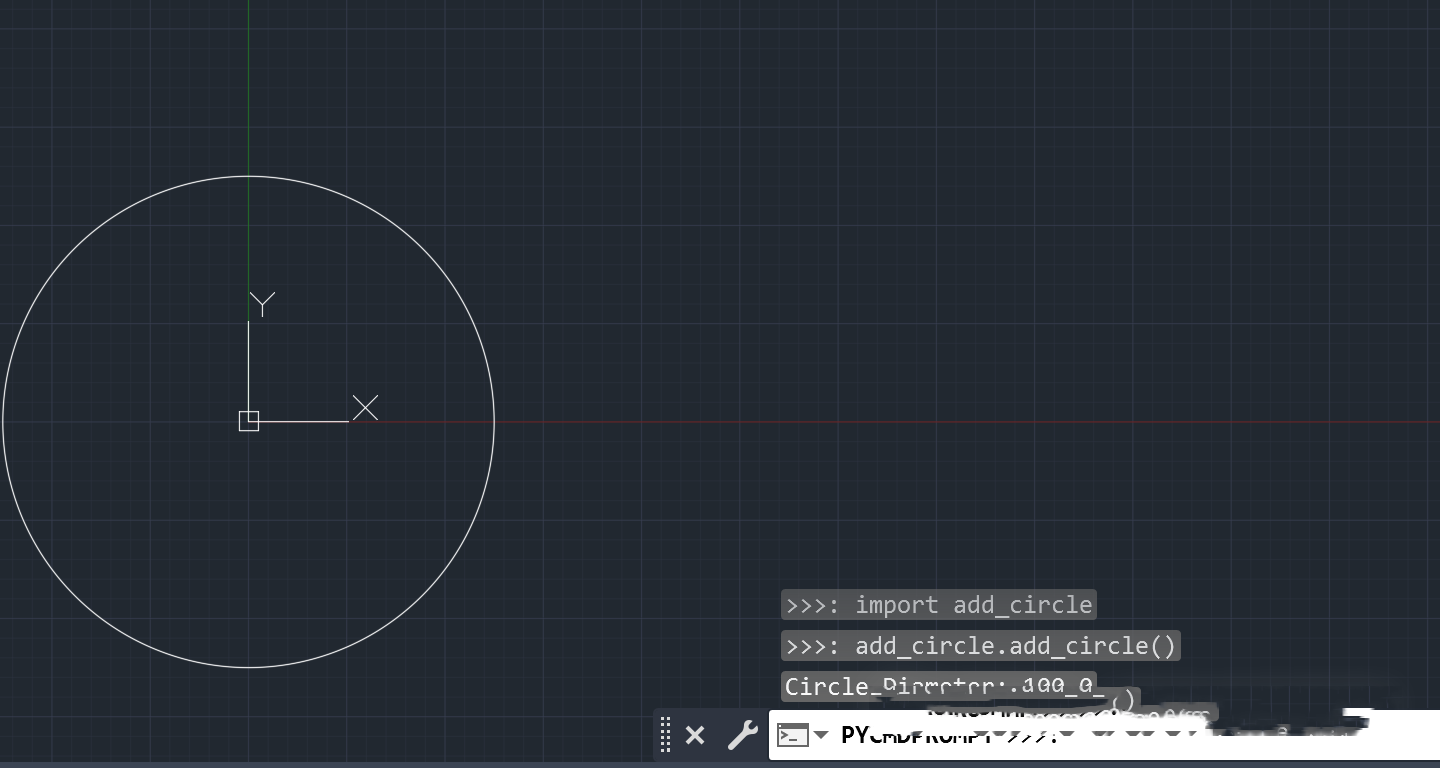

• 此时，AutoCAD 模型空间会生成一个半径为 50 的圆。
• 控制台会输出圆的直径。

通过 ActveX，你可以直接操作 CAD 文档对象，创建线条、圆形、多段线等。

5. 结合 LLM 实现智能建模

使用大语言模型（如 ChatGPT 或本地 Ollama 模型），我们可以 自动生成 CAD Python 脚本：

prompt = """
帮我生成一个 PyRx 脚本，在模型空间中创建 3 个不同半径的圆，颜色随机。
"""
# 将 prompt 发送到 LLM，获取生成的 Python 代码
generated_code = llm.generate(prompt)

exec(generated_code)  # 在 Python 环境中执行生成代码

应用场景：

• 根据用户输入快速生成 CAD 模型
• 自动完成重复绘制（孔阵列、机械零件）
• 根据设计规范生成标准化模板
• 可在 Jupyter 或 VSCode 中预览和调试生成的 Python CAD 脚本

6. 高级功能

• GUI 开发：通过 wxPython 创建对话框、工具面板
• 调试支持：使用 debugpy 远程调试 CAD 中的 Python 脚本
• 模块化管理：通过 PYLOAD/PYRELOAD 管理 Python 模块
• 联动大语言模型：根据自然语言指令生成 CAD 设计脚本

7. 总结

PyRx 为 Python 开发者打开了 CAD 二次开发的新世界：

• 支持 AutoCAD/BricsCAD/GstarCAD/ZwCAD
• 完全可控的 Python 脚本接口
• 可结合 LLM 自动生成 CAD 设计
• 支持 GUI、调试、模块管理
• 适合 从零到一的自动化建模和生产力工具开发

如果你熟悉 Python 并希望提升 CAD 自动化能力，PyRx + LLM 是最优选择。
