图说化工原理 – 轴流泵

如果说离心泵是利用离心力把水“甩”出去，那么轴流泵就简单粗暴得多——它就像被塞进管道里的一只巨大的船用螺旋桨，利用升力把水沿着轴线方向硬生生地“推”向前进。

为了给一线化工人员科普这个设备，我们的图像必须抓住其核心特征：流体是平行于主轴流动的，这与他们常见的离心泵（径向流动）截然不同。

1. 核心科普解析（视觉化提取点）

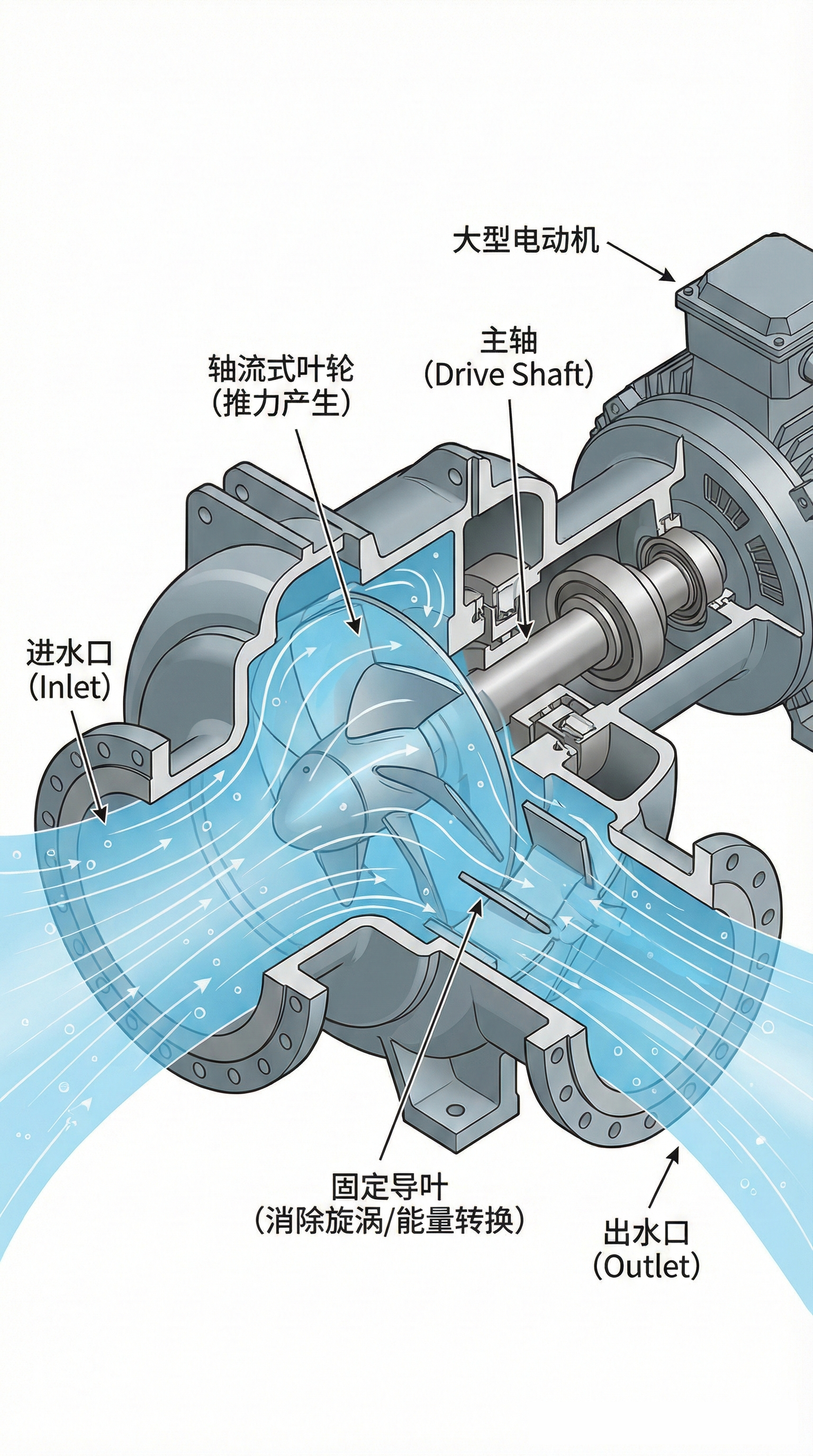

我通过一个上图所示的高精度剖面图来展示其内部构造，重点突出以下几个工程细节：

• 叶轮（Impeller/Propeller）： 这是心脏。它的叶片形状像飞机的机翼或船的螺旋桨。当它高速旋转时，流体流过叶片表面产生升力，从而推动流体沿轴向运动。视觉上要表现出巨大的推力感。

• 导叶体（Guide Vanes/Diffuser）： 这是技术关键点。流体被叶轮推出时，实际上是带着强烈旋转的（涡流）。位于叶轮后方的静止导叶，其作用是把这部分旋转动能“捋顺”，转化为我们需要的压力能。在图中，我们要清晰地展示流体经过它之后，从螺旋状变成了平直状。

• 直通式流道（Straight-through Flow Path）： 这是轴流泵外观上最显著的特征。进口和出口通常在一条直线上（或者通过弯头保持轴向流动），流体没有 90 度的急转弯。

我们看一看与离心泵的区别：

如果说轴流泵是靠“推力”把水推走，那么离心泵就是靠“甩力（离心力）”把液体狠狠地甩出去。在化工厂里，90% 以上的液体输送任务（从输送原料油到泵送腐蚀性酸液）都是由它完成的。

1. 核心机理：流体的“过山车”之旅

离心泵的工作原理可以拆解为两个简单的动作，但蕴含着精妙的能量转换：

• 吸入（Suction）： 液体从泵的中心（叶轮眼 Impeller Eye）被吸入。这就像台风的中心，压力最低。

• 甩出（Throwing）： 高速旋转的叶轮（Impeller）抓住液体，利用离心力将其沿着叶片流道向四周边缘甩出。此时，液体的速度达到了极值（动能最大）。

• 能量转换（Conversion）： 这是最关键的一步。高速流出的液体进入了外围形状像蜗牛壳一样的蜗壳（Volute Casing）。蜗壳的流道截面是逐渐变大的。根据我们的伯努利原理，流道变宽，流速降低，动能就转化为了静压能。

  • 简单说：叶轮负责把水加速，蜗壳负责把速度变成压力，把水压出去。

2. 视觉对比：离心泵 vs 轴流泵

• 轴流泵： 水平进，水平出（直肠子）。适合大流量、低扬程（比如排涝）。

• 离心泵： 轴向进，径向（垂直）出（直角弯）。适合中小流量、高扬程（比如把水打到几十米高的精馏塔顶）。

来自：化工工程师

原创：不老男神
