图解化工原理 – 层流与湍流

本文通过通熟易懂的语言科普一下层流（Laminar Flow）与湍流（Turbulent Flow）。

您可以把流体（水、空气、油）想象成无数个手拉手的小人。

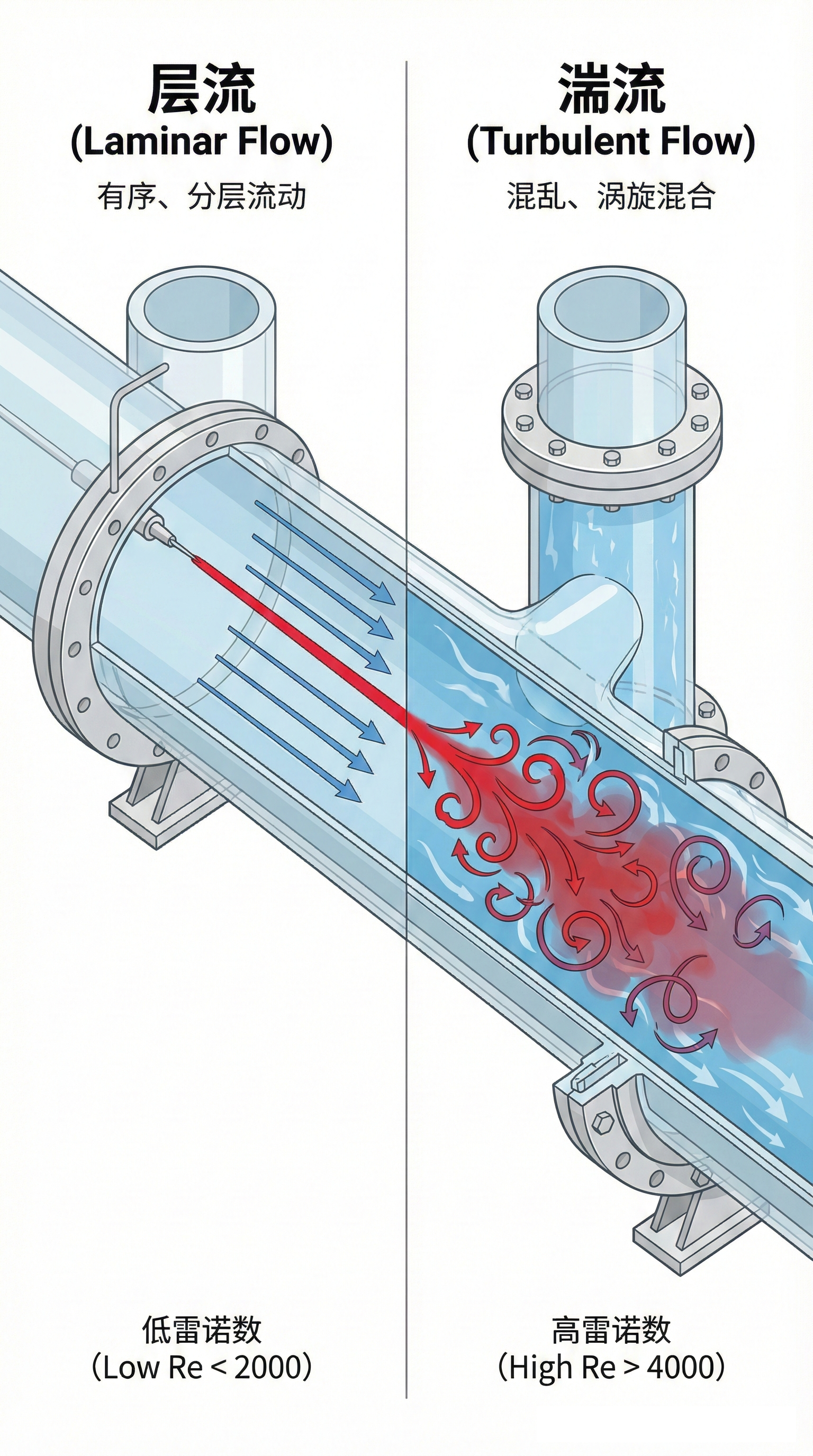

1、左侧：层流 (Laminar Flow) —— “守纪律的阅兵方阵”

• 图片：那条红色的墨水线像一根拉直的红线，纹丝不动，直通到底。

• 原理：

  在层流状态下，流体分子非常“守规矩”。它们分层流动，互不干扰。中间跑得快，旁边跑得慢，但绝不“变道”，绝不“加塞”。

  • 粘性力占主导：流体比较黏（或者流速慢），粘性像一只无形的大手，把所有分子按住，让它们乖乖排队。

• 生活中的例子：

  • 倒蜂蜜时，那股缓慢、透明、如丝绸般的液流。

  • 点燃香烟，烟雾刚升起时那一段笔直向上的烟柱。

• 工程上：

  当我们想省电的时候。因为层流的阻力小，能量损失少。长距离输油管道，如果能保持层流，泵送的电费能省下一大笔。

2、右侧：湍流 (Turbulent Flow) —— “失控的狂欢派对”

• t图片：红色墨水线瞬间炸开，变成了红紫色的云团，到处乱窜。

• 原理：

  流速一旦加快，流体的“惯性”超过了“粘性”的束缚。分子们开始放飞自我，横冲直撞，产生无数个大小不一的涡旋（Eddies）。

  • 惯性力占主导：流体跑得太快，那只叫“粘性”的大手抓不住了。

• 生活中的例子：

  • 香烟烟柱上升一段后，突然散开缭乱的部分。

  • 打开水龙头到最大，溅得到处都是的水流。

  • 暴雨过后的浑浊河水。

• 工程上：

  当我们想混合或者换热的时候。

  还记得我们刚才讲的板式换热器吗？板片上的人字形波纹，就是故意要制造这种“湍流”。只有让冷热水分子剧烈碰撞、翻滚，热量才能最快地传递过去。虽然阻力大了点（费电），但换热效率高了（省设备钱）。

3、裁判员：雷诺数 (Reynolds Number, Re)

是谁决定流体是“阅兵”还是“狂欢”？是一个叫“雷诺数（Re）”的无量纲数值。

Re = 惯性力/粘性力

• Re < 2000：粘性力赢了 -> 层流（乖巧）。

• Re > 4000：惯性力赢了 -> 湍流（狂暴）。

• 2000 < Re < 4000：过渡区，流体处于纠结状态，时而层流时而湍流。

4、总结

• 层流 = 秩序。适合长途运输，阻力小，但由于不混合，换热和反应效果差。

• 湍流 = 混乱。阻力大，费能量，但混合极好，是化工反应器和换热器最喜欢的状态。
