技术科普：水环真空泵使用及介绍指南

在化工、制药、食品加工、矿山等诸多工业场景中，水环真空泵都是实现真空环境的“核心选手”。

    它凭借结构简单、运行稳定、易于维护，还能轻松抽除含液含尘气体的优势，成为生产线上不可或缺的真空设备。但很多操作人员因操作不规范、维护不到位，导致设备故障频发、寿命缩短。

一、水环真空泵核心介绍（一看就懂）

1.1 设备定义与核心用途

    水环真空泵，简单来说，就是以常温清水为工作介质的变容式真空泵。通过叶轮旋转形成水环，利用水环与叶轮的配合，完成气体的抽吸、压缩与排出，最终在被抽系统中形成稳定真空。

    它的核心用途十分广泛，主要用于抽除不含（或少量）固体颗粒的气体，比如真空蒸馏、真空干燥、真空过滤、负压输送等工艺。若是腐蚀性工况，只需选用不锈钢、衬氟等耐腐材质，就能轻松抽除酸、碱等腐蚀性气体。

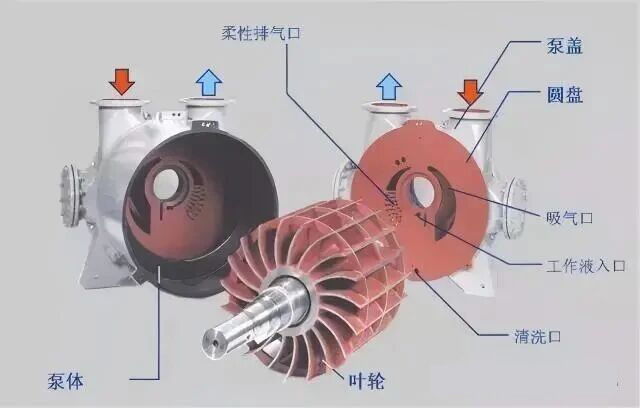

1.2 核心结构与材质选型

    水环真空泵的结构不算复杂，主要由7大核心部件组成，每个部件的功能和材质选型，直接影响设备运行效果，建议重点关注：

• 泵体：设备外壳，承受水环压力，常用铸铁（HT250）；腐蚀性工况选304/316L不锈钢或衬氟材质，核心是保证密封，防止漏气漏液。

• 叶轮：核心工作部件，偏心安装，旋转产生离心力形成水环，叶片形状决定抽气效率；材质多为铸铁、青铜或不锈钢，需具备耐磨性和抗汽蚀能力。

• 分配板：控制吸气、排气相位，与叶轮端面间隙需控制在0.15~0.30mm（间隙过大会漏气，影响真空度），材质与泵体一致。

• 密封部件：分机械密封和填料密封——机械密封（碳化硅+石墨）密封好、寿命长，允许微量渗漏（≤5滴/分）；填料密封（聚四氟乙烯盘根）适合简单工况，需定期压紧。

• 气水分离器：分离排气中的水滴，让工作液循环使用，材质为碳钢或不锈钢，需定期清理杂质，防止管路堵塞。

• 轴承与电机：轴承用6200系列滚动轴承，需定期润滑；电机功率与泵型匹配，启动前务必确认转向正确，避免反转损坏设备。

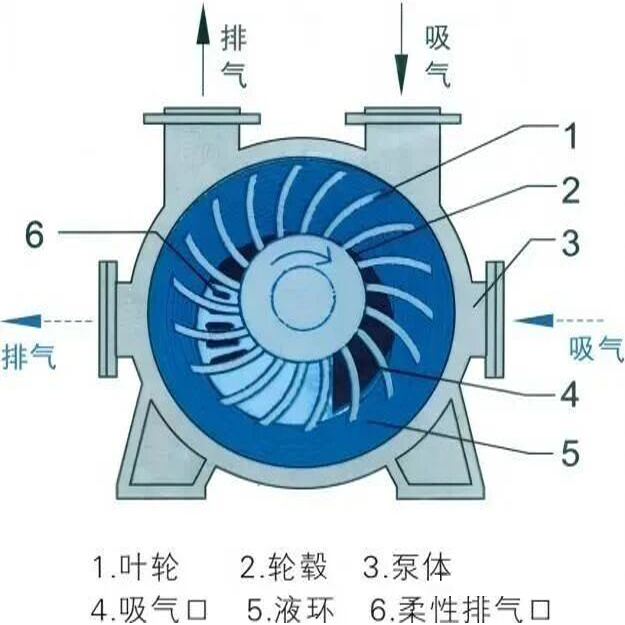

1.3 工作原理（通俗拆解）

    水环真空泵的工作核心，就是“水环当液体活塞”，完成吸气-压缩-排气的循环，步骤很简单，一看就懂：

1. 水环形成：启动前，向水箱注入清水至2/3液位；电机带动叶轮旋转，工作液在离心力作用下甩向泵体内壁，形成与泵壳同心、与叶轮偏心的旋转水环，形成月牙形密闭工作腔。

2. 吸气阶段：叶轮旋转前半圈，工作腔容积变大、压力降低，低于被抽系统压力，外部气体通过吸气口被吸入，与工作液混合。

3. 压缩阶段：叶轮继续旋转，工作腔容积缩小，气液混合物被压缩，压力逐渐升高，直至超过排气口压力。

4. 排气阶段：工作腔与排气口连通，压缩后的气液混合物排出泵体，进入气水分离器，水回流循环使用，气体排出系统。

重点提醒：水环不仅能密封、压缩气体，还能吸收压缩产生的热量，实现近似等温压缩，所以特别适合抽除易燃易爆气体，安全性更高。

二、正确使用规范（重中之重，避免故障）

    很多设备故障，都是因为操作不规范导致的。操作人员务必遵循“启动前准备-启动操作-运行监控-停车操作”的流程，一步都不能错！

2.1 启动前准备（必做检查）

1. 检查转子：长期未使用的泵，用手转动联轴器数转，确认无卡滞、无异响，避免叶轮与泵体摩擦。

2. 检查润滑：轴承室润滑脂需填充至2/3，油质无变质、无杂质；新泵运行150小时后换脂，后续每2-3个月更换一次。

3. 注入工作液：水箱注入清水至2/3刻度，水质要清洁，无泥沙、铁屑，避免堵塞流道、磨损叶轮。

4. 检查阀门：关闭进气阀，打开供水阀2-3圈（根据工况调整）；检查排气阀、排污阀，确保正常。

5. 检查密封与管路：查看机械密封是否滴漏，管路接头有无松动；确认真空表、压力表显示正常。

6. 测试转向：单独启动电机短暂运行，确认转向与泵体标识一致，防止反转损坏设备。

2.2 启动操作（平稳启动，避免冲击）

1. 启动电机，待泵达到额定转速、运行平稳后，观察真空表，达到极限真空时，缓慢打开进气阀，开始抽气作业。

2. 启动初期，密切观察：电机电流、轴承温度、泵体振动是否正常，有无异常异响。

3. 调整工作液：水温控制在40℃以内（理想30℃左右），水温过高会降低真空度、增加汽蚀风险；根据真空度需求，调整供水阀开度，保持液位稳定。

2.3 运行监控（每30分钟巡检一次）

    设备运行期间，巡检是避免故障扩大的关键，重点监控5个方面：

• 真空度与抽气速率：保持在工艺要求范围内，下降或降低时，排查泄漏、水温过高、间隙过大等问题。

• 温度：轴承温度不超过70℃（比环境高不超过35℃），泵体温度不超过60℃，水温超40℃需启动冷却。

• 振动与异响：出现剧烈振动或尖锐异响，可能是泵内有异物、叶轮磨损、轴承损坏或汽蚀，立即停机检查。

• 密封：机械密封滴漏超5滴/分，需检查更换；填料密封定期压紧，保持成滴漏出即可。

• 电机参数：电流、电压控制在额定范围，电流异常升高，排查泵体卡滞、排气堵塞。

2.4 停车操作（规范停车，保护设备）

1. 先关闭进气阀，停止吸入气体；

2. 关闭供水阀，让电机继续运行1-2分钟，排出部分工作液，避免残留液体腐蚀部件；

3. 关闭电机，切断电源；

4. 长期停用：排空水箱工作液，清洗泵体、叶轮及管路，擦干后在转动部位涂润滑脂；寒冬季节务必彻底放净液体，防止冻裂泵体。

三、日常维护与检修（延长设备寿命）

    维护的核心是“预防为主”，做好日常维护和定期检修，能大幅降低故障发生率，延长设备使用寿命，具体可按以下频次操作：

3.1 日常维护（每日/每周）

• 每日：清理设备表面灰尘，检查工作液液位、水质，及时补充或更换；检查密封滴漏、管路连接，紧固松动螺栓。

• 每周：检查轴承润滑，补充润滑脂；清洗气水分离器，清除杂质、水垢；检查叶轮灵活性，校准真空表、压力表。

3.2 定期检修（每月/每季度/每年）

1. 每月：拆卸泵体端盖，检查叶轮、分配板磨损情况，及时修复或更换；调整两者间隙至0.15~0.20mm。

2. 每季度：检查机械密封动静环、辅助密封件，磨损老化及时更换；清洗轴承室、更换润滑脂，检查轴承和联轴器平行度。

3. 每年：全面拆解设备，清洗所有部件、疏通流道；测量泵轴弯曲度（≤0.05mm）；检查泵体、管路有无裂纹腐蚀；全面检查电机绝缘性能。

3.3 维护注意事项

• 工作液需清洁、定期更换，腐蚀性工况选用专用工作液，匹配耐腐材质；

• 维护时必须切断电源，悬挂“禁止合闸、正在维护”标识，避免误操作；

• 拆卸组装时避免用力过猛，机械密封安装需保证垂直度和径向间隙，防止泄漏；

• 定期检查冷却系统，确保冷却效果，避免水温过高影响设备性能。

四、常见故障及处理方法（快速排查，高效解决）

    结合现场实操，水环真空泵的常见故障主要有5类，遵循“先外后内、先简后繁”的原则，就能快速排查解决，建议收藏对照：

五、安全操作注意事项（底线不能破）

1. 操作人员必须经过专业培训，熟悉设备，严禁无证操作；

2. 设备运行时，严禁打开泵体端盖、气水分离器，防止高压气液喷射伤人；

3. 严禁无工作液启动设备，否则会严重磨损叶轮、泵体，甚至烧毁电机；

4. 处理腐蚀性、易燃易爆气体时，做好防护，选用专用设备，确保通风良好；

5. 设备故障时，立即停机断电，排查处理完毕后再启动，严禁带故障运行；

6. 定期排查安全隐患，做好维护记录，确保符合安全生产要求。

六、总  结

    水环真空泵的稳定运行，直接关系到生产效率和产品质量。对于操作人员和维护人员来说，熟练掌握其结构、工作原理，严格遵循操作规范，做好日常维护和故障排查，就能有效延长设备寿命、降低运行成本。

    其中，工作液温度（控制在40℃以下）是核心参数，也是最容易被忽视的点，大家一定要重点关注，避免因水温过高导致真空度下降、汽蚀等问题，让设备发挥最佳性能。

    收藏这篇指南，下次遇到水环真空泵相关问题，直接对照操作，高效解决！
