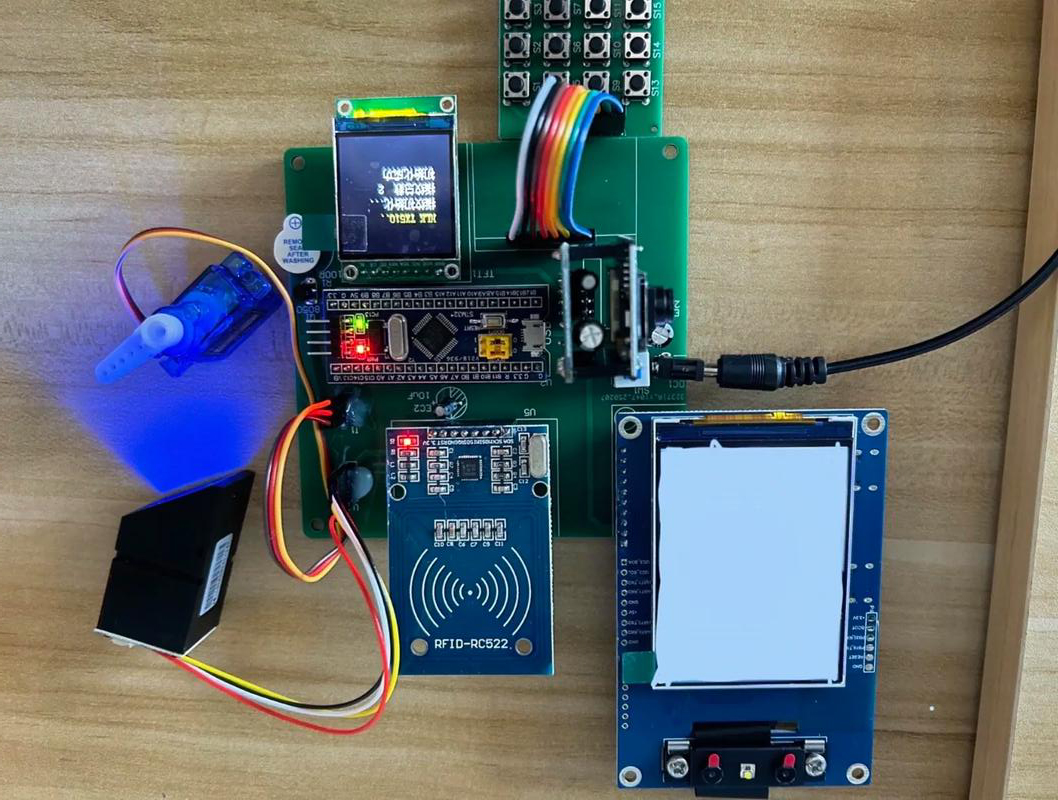

33、从零到一：用ESP32和RC522做出了智能门禁

门禁系统：RFID刷卡验证（ESP-IDF v5.5.3 + VSCode）

1. 项目简介

门禁系统是物联网在安防领域的经典应用。我们的目标是制作一个能够读取RFID卡片、验证权限并控制电磁锁的小型门禁系统。当你刷一张已授权的卡片时，门锁会自动打开；如果是未授权的卡片，则会发出警报。

这个项目将教会你：

• RFID/NFC通信原理和编程（使用ESP-IDF的SPI驱动）
• 电磁锁的安全控制（继电器+GPIO）
• 权限管理和用户验证（数据结构与算法）
• 状态指示和用户反馈（LED、蜂鸣器）

2. 硬件准备

核心组件

• ESP32开发板：主控制器（推荐ESP32-S3，但通用ESP32亦可）
• RC522 RFID模块：用于读取RFID卡片（工作频率13.56MHz）
• 12V电磁锁：门锁执行机构
• 继电器模块：用于控制高电压电磁锁（建议使用光耦隔离继电器）
• LED指示灯：红绿双色，显示验证状态
• 蜂鸣器：提供声音反馈（有源蜂鸣器最简单）
• 12V电源适配器：为电磁锁供电（注意电流足够，通常1-2A）
• 杜邦线：连接各组件

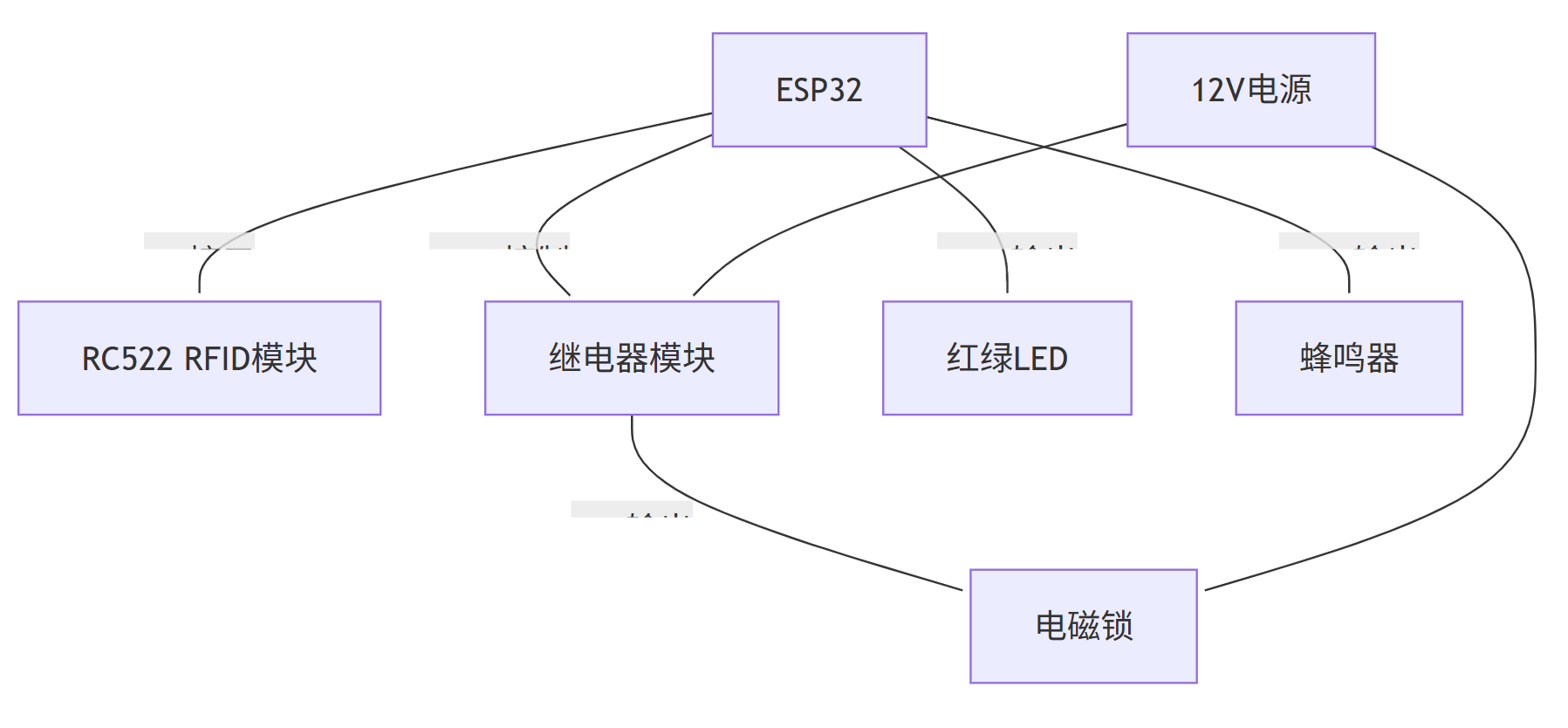

连接示意图

引脚连接表

3. 工作原理

RFID技术基础

RFID（Radio Frequency Identification）即射频识别，通过无线电波进行非接触式数据传输。RC522模块使用13.56MHz频率，支持MIFARE系列卡片。当卡片靠近时，模块通过SPI接口将卡片的唯一ID（UID）发送给ESP32。

系统工作流程

1. 系统启动：初始化SPI、GPIO、RC522模块。
2. 进入低功耗等待模式（可优化功耗）。
3. 当卡片靠近时，RC522产生中断或通过轮询检测。
4. ESP32读取卡片UID，并与预定义的授权列表比对。
5. 如果匹配成功：
   • 绿色LED亮起
   • 蜂鸣器短响一声
   • 继电器吸合，电磁锁打开（持续3秒）
6. 如果匹配失败：
   • 红色LED闪烁
   • 蜂鸣器长响报警
   • 门锁保持关闭

4. 软件实现（ESP-IDF v5.5.3）

开发环境准备

1. 安装VSCode和ESP-IDF插件（如未安装）。
2. 创建新项目：在VSCode中按 Ctrl+Shift+P，选择“ESP-IDF: New Project”，输入项目名称（如 rfid_doorlock），选择模板（可留空）。
3. 打开终端，运行 idf.py set-target esp32（根据你的芯片选择）。
4. 配置项目：idf.py menuconfig，根据需要调整（如串口波特率等）。

项目结构

rfid_doorlock/
├── main/
│   ├── CMakeLists.txt
│   └── main.c
├── CMakeLists.txt
└── sdkconfig

代码实现

我们将直接在 main.c 中实现所有功能。为了清晰，我们会将RFID操作封装成函数。

主文件 main.c

CMakeLists.txt 文件

项目根目录 CMakeLists.txt：

cmake_minimum_required(VERSION 3.5)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(rfid_doorlock)

main/CMakeLists.txt：

idf_component_register(SRCS "main.c"
                    INCLUDE_DIRS ".")

代码说明

• SPI通信：使用ESP-IDF的 spi_master 驱动，初始化总线并添加设备。
• RC522底层操作：实现了读写寄存器的函数，以及请求、防冲突、选择等基本命令。为了简化，省略了CRC计算，实际应用中可加入CRC校验。
• 授权列表：硬编码在代码中，实际项目可将卡片UID存储在SPIFFS或NVS中。
• 状态指示：通过GPIO控制LED和蜂鸣器。
• 循环逻辑：不断轮询是否有卡片靠近，发现后读取UID并验证。

5. 编译与烧录

1.  在VSCode中打开项目文件夹。
2. 点击底部状态栏的“ESP-IDF Build”或按 Ctrl+E B 编译。
3. 连接ESP32到电脑，选择正确的串口（Ctrl+E P 设置端口）。
4. 点击“ESP-IDF Flash”或按 Ctrl+E F 烧录。
5. 烧录完成后，打开串口监视器（Ctrl+E M）查看输出。

6. 安全增强功能

动态授权管理

使用ESP-IDF的Wi-Fi和HTTP服务器组件，可以通过网页动态管理授权卡片。大致步骤：

1. 1. 在 menuconfig 中启用Wi-Fi和HTTP服务器。
2. 2. 初始化Wi-Fi STA模式或创建SoftAP。
3. 3. 启动HTTP服务器，提供REST API用于添加/删除卡片。
4. 4. 将卡片列表存储在NVS中，实现持久化。

示例代码片段：

// 初始化NVS
esp_err_t ret = nvs_flash_init();
if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
    ESP_ERROR_CHECK(nvs_flash_erase());
    ret = nvs_flash_init();
}
ESP_ERROR_CHECK(ret);

// 初始化Wi-Fi（省略）
// 启动HTTP服务器（省略）

防暴力破解

• 记录连续失败次数，达到阈值后锁定一定时间。
• 使用看门狗定时器防止程序跑飞。
• 将所有访问日志通过UART输出或保存到文件。

加密通信

RC522本身没有加密，如果卡片存储敏感数据，可以使用MIFARE的加密认证功能。但通常只读取UID，安全性较低。

7. 安装与调试

硬件安装要点

1. 电磁锁供电：确保12V电源能提供足够电流（通常需要1-2A），继电器触点容量应大于电磁锁工作电流。
2. 继电器选择：选择支持12V DC负载的继电器模块，最好带光耦隔离，避免高压干扰。
3. RFID天线位置：将读卡器安装在便于刷卡的位置，避免金属干扰（金属会吸收RF信号）。
4. 共地：确保ESP32的GND与12V电源的GND相连，否则继电器可能无法正常工作。

调试步骤

1. 单独测试RC522：先运行简单的读取UID程序，确保模块能正确识别卡片。
2. 测试继电器和电磁锁：用GPIO手动控制继电器，观察电磁锁是否动作。
3. 集成测试：刷已授权卡片，观察所有反馈是否正常；刷未授权卡片，观察报警。
4. 异常处理：测试卡片读取失败时的系统行为，添加超时和复位机制。

8. 扩展应用

这个基础门禁系统可以扩展为：

• 多用户管理系统：不同卡片赋予不同权限（如管理员卡可添加/删除卡片）。
• 时间限制访问：结合RTC，只在特定时间段允许进入。
• 远程监控：通过MQTT将刷卡记录上传到云端，手机APP接收通知。
• 集成摄像头：刷卡时触发拍照，通过ESP32-CAM实现。
• 云同步：多地点门禁系统统一管理，卡片数据云端下发。

9. 注意事项

⚠️ 安全警告：

• 电磁锁涉及高电压，操作时务必断电，注意绝缘。
• 此项目仅供学习和实验，请勿用于重要安防场所，避免因系统故障导致无法开门。
• 实际应用中需考虑备用电源（如电池）和机械钥匙作为应急开门方式。

💡 优化建议：

• 使用ESP32的深度睡眠模式，通过RC522的中断唤醒，降低功耗，适合电池供电场景。
• 将授权卡片信息存储在NVS中，方便通过OTA更新。
• 添加看门狗定时器，防止程序卡死。

10. 总结

通过本项目，你学会了如何使用ESP-IDF v5.5.3 在VSCode中开发一个完整的RFID门禁系统。从硬件连接到底层SPI驱动，再到业务逻辑，每一步都体现了嵌入式开发的精髓。RFID门禁只是物联网安防的一个小例子，但掌握这些基础后，你可以构建更复杂的系统。

本文使用ESP-IDF v5.5.3 在 VSCode 中编写。RFID部分实现了基本的卡片读取和验证，可根据需要进一步优化和扩展。

来自：老才科技学习记录

原创：老才
